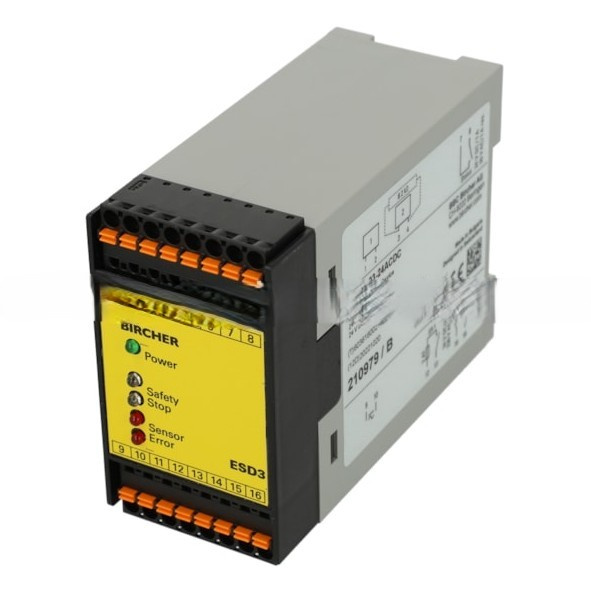

Urządzenie przełączające BIRCHER ESD3 – niezawodny kontroler do systemów bezpieczeństwa w automatyce drzwi i bram
ESD3 to sprawdzony układ sterujący renomowanej marki BBC BIRCHER Smart Access, przeznaczony do współpracy z matami bezpieczeństwa oraz listwami (krawędziami) ochronnymi. Łączy prostą integrację w szafie sterowniczej, klarowną diagnostykę diodową i solidną konstrukcję do pracy w typowym środowisku przemysłowym. Dzięki szerokiej gamie wersji zasilania i konfiguracji, ESD3 łatwo dopasujesz do nowych i modernizowanych instalacji – od bram segmentowych i przesuwnych, po drzwi automatyczne, platformy podnośne i linie transportowe.
Sterownik bezpieczeństwa ESD3 – kompatybilność z matami/krawędziami oraz szybka instalacja w szafie
- Szeroka współpraca z elementami ochronnymi: ESD3 obsługuje popularne typy urządzeń naciskowych – maty bezpieczeństwa umieszczane przed strefami niebezpiecznymi oraz listwy czułe montowane na krawędziach ruchomych. Takie połączenie umożliwia realizację skutecznego zatrzymania w sytuacji kontaktu lub wejścia w niebezpieczny obszar. Przykład: w bramie rolowanej listwa zatrzymuje skrzydło przy natrafieniu na przeszkodę, a mata przed bramą chroni osoby podczas zamykania.
- Instalacja na szynie nośnej DIN bez zbędnych przeróbek: kompaktowa obudowa przystosowana do standardowej szyny DIN upraszcza montaż w istniejących rozdzielnicach. Oszczędzasz czas podczas uruchomienia oraz serwisu, a przewody czujników prowadzisz wprost do złącz aparatu. Przykład: podczas retrofitów bram przemysłowych instalator może wpiąć ESD3 w wolnym polu w szafie, bez budowy dodatkowych uchwytów.
Wskaźniki LED i szybka diagnostyka – natychmiastowa informacja o stanie i krótsze przestoje
- Czytelne kontrolki diodowe: wbudowane LED-y informują o zasilaniu, aktywacji wejść oraz stanie wyjść, co ułatwia inspekcję podczas rozruchu i okresowych przeglądów. Technik bez użycia dodatkowych przyrządów oceni, czy sygnały z maty lub krawędzi docierają poprawnie. Przykład: przy regulacji krawędzi w bramie segmentowej serwisant obserwuje zapalenie odpowiedniej diody, potwierdzając działanie.
- Diagnostyka bez demontażu: kontrola pracy odbywa się z frontu urządzenia, więc sprawdzenie reakcji wejść/wyjść i potwierdzenie gotowości nie wymaga wyjmowania aparatu z szafy. Przykład: w obiekcie logistycznym z wieloma bramami, szybka weryfikacja LED skraca czas wyłączenia stanowiska z użytku.
Zakres temperatur i stopień ochrony IP20 – stabilna praca wewnątrz obudów przez cały rok
- Odporność temperaturowa: urządzenie zachowuje pełną funkcjonalność w typowym zakresie od -20°C do +55°C, dzięki czemu sprawdzi się w szafach zamontowanych w nieogrzewanych strefach hali lub w pobliżu bram często otwieranych zimą. Przykład: w rampach przeładunkowych sterownik działa pewnie zarówno podczas mrozów, jak i upałów.
- IP20 – bezpieczne użytkowanie w szafie sterowniczej: obudowa przeznaczona do pracy w suchym środowisku z zabezpieczeniem przed ingerencją palca lub drobnych ciał obcych. Urządzenie najlepiej montować wewnątrz zamkniętej rozdzielnicy. Przykład: w automatyce drzwi przesuwnych ESD3 pracuje w centralce sterującej, z dala od deszczu i strumieni wody.
Elastyczne zasilanie i warianty funkcjonalne – dobierz ESD3 do swojej aplikacji i okablowania
- Różne napięcia zasilania: dostępne wykonania na 24 VAC/DC, 115 VAC oraz 230 VAC pozwalają włączyć ESD3 do nowych i istniejących układów bez dodatkowych zasilaczy. Przykład: w modernizacji starszej bramy z zasilaniem 115 VAC wybierasz wersję dopasowaną do lokalnej instalacji, a w nowych projektach stawiasz na standard 24 V.
- Wybór konfiguracji zgodnej z potrzebami: serie oznaczone -03, -04, -05, -06, -08 i -09 oferują zróżnicowane możliwości podłączeń wejściowych/wyjściowych i logiki pracy, co ułatwia dopasowanie do liczby czujników lub wymagań sterownika nadrzędnego. Przykład: w złożonej bramie szybkobieżnej jedna wersja obsłuży matę w strefie dojazdu, a inna – krawędź na ruchomej kurtynie.
Bezpieczna automatyzacja w praktyce – typowe zastosowania i korzyści dla użytkownika
- Automatyka drzwi i bram w obiektach komercyjnych: ESD3 wspiera ochronę osób i mienia w drzwiach przesuwnych, bramach segmentowych, rolowanych i skrzydłowych, a także przy stanowiskach przeładunkowych. Przykład: w magazynie urządzenie współpracuje z matą przed bramą i krawędzią na skrzydle, zapobiegając przygnieceniu wózka widłowego.
- Linie technologiczne i podesty ruchome: w środowisku produkcyjnym ESD3 współdziała z elementami naciskowymi na obrzeżach platform oraz przy wejściach do stref serwisowych, wspomagając bezpieczne zatrzymanie. Przykład: przy stole podnoszącym mata u podstawy chroni operatora, a sterownik przekazuje sygnał zatrzymania do nadrzędnego PLC.
