- Napięcie zasilania: 17-240V AC/DC
- Wymiary: 14x16x1600mm
- Wysokość aktywna: 1522mm
- Zasięg działania: 1-12m
- Liczba wiązek świetlnych: 16
- Wyjście przekaźnikowe NC/NO

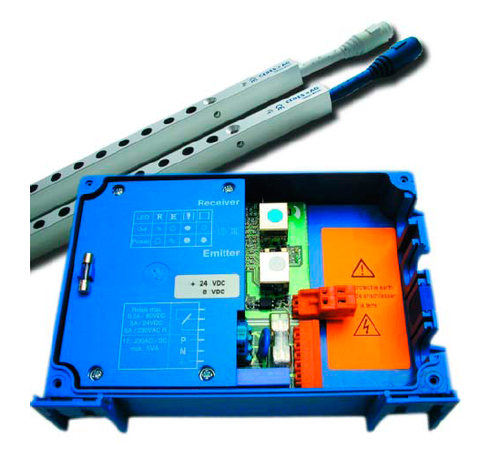

Kurtyny świetlne CEDES typ CEGARD/MAX-16T-1600-IP65 to doskonałe zabezpieczenie światła otworu przejścia / przejazdu o szerokości do 12 metrów, dzięki 16 równoległym wiązkom świetlnym. Całkowita wysokość aktywnej bariery podczerwieni to 1522mm. Minimalny pionowy wymiar obiektu wykrywalnego przez kurtynę to 80mm. Kurtyny te znajdują zastosowanie m.in. w bramach przemysłowych segmentowych, bramach szybkobieżnych, bramach rolowanych, bramach segmentowych garażowych, drzwiach automatycznych wind. W komplecie wraz z kurtynami znajduje się sterownik z zasilaniem uniwesalnym 17-240V AC/DC oraz bezpotencjałowym wyjściem przekaźnikowym NC/NO.
Kurtyny są dostępne również w wersji z funkcją wygaszania wiązek świetlnych (typ CEGARD/MAX-G, wyślij nam zapytanie ofertowe), które można montować bezpośrednio w prowadnicach bramy. Wówczas brama poruszając się w dół (podczas zamykania) powoduje przerywanie wiązek kolejno z góry na dół. Układ elektroniczny bariery świetlnej rozpoznaje, że jest to ruch bramy, a nie przeszkoda. Tak więc w zależności od zapotrzebowania, można zainstalować idealne rozwiązanie, które spełni Twoje oczekiwania.
Parametry podstawowe: | ||
Wymiary: | 12x16x1600mm | |
Wysokość aktywna: | 1522mm | |
Zasięg działania: | od 1,0 do 12,0m | |
Liczba wiązek świetlnych: | 16 | |
Odległość osi symetrii | 80mm | |
wiązek świetlnych poziomych | ||
Wysokość najniższej wiązki świetlnej | 20mm | |
Obudowa: | aluminiowa | |
Stopień szczelności kurtyn: |
IP 65 (wersja IP67 dostępna na zapytanie) |
|
Temperatura pracy: |
od -20°C do +65°C | |
Sterownik: | ||
Wymiary: | 200x128x45 | |
Stopień szczelności: | IP 54 | |
Temperatura pracy: | od -20°C do +65°C | |
Wtyczki połączeniowe: | WAGO 6x5.08 | |
WAGO 2x5.08 | ||
Parametry elektryczne: | ||
Napięcie zasilające: | 17-240V AC/DC |
|
Pobór prądu: | 150mA |
|
Wyjście przekaźnikowe: | 250V AC / 8 A | |
125V DC / 8 A | ||
30V DC / 8A | ||
min 5V DC / 10mA | ||
Wyjście testowe: | 10-24V DC |
|
Czas reakcji: | <180ms (najczęściej 90ms) |
|
Połączenia elektryczne: |
||
Przewód nadajnika (TX): |
Ø6,5mm, czarny PVC, długość 5 metrów, |
|
biała wtyczka mini-DIN8 | ||
Przewód odbiornika (RX): |
Ø6,5mm, czarny PVC, długość 15 metrów, |
|
niebieska wtyczka mini-DIN8 | ||
Normy i certyfikaty: |
||
Wytrzymałość mechaniczna na udary i wibracje: |
IEC 60068-2-6, IEC 60068-2-9 | |
Emisja Elektromagnetyczna: |
EN 50081-1 |
|
(dźwigi, schody, chodniki ruchumowe) | EN 12015 | |
Odporność elektromagnetyczna: |
EN 50082-1 |
|
(dźwigi, schody, chodniki ruchumowe) | EN 12016 | |
Urządzenia zabezpieczające do drzwi i bram z napędem: | EN 12978 | |
Certyfikat zgodności: |
CE, CSA (nr: 1394504) |
|
Dyrektywy UE: |
Maszynowa 98/37/EC, z poprawkami 98/79/EC |
|
Instrukcje, atesty, certyfikaty:
- instrukcja montażu dla CEGARD/MAX-T32 - [ENG]
- specyfikacja techniczna dla CEGARD/MAX-T32 - [ENG]
- prospekt firmowy dla CEGARD/MAX-T32 - [ENG]
- instrukcja montażu dla CEGARD/MAX-G32 - [PL]
- specyfikacja techniczna dla CEGARD/MAX-G32 - [ENG]
- prospekt firmowy dla CEGARD/MAX-G32 - [ENG]
